左右旋双圆极化标准喇叭天线
一个射频端口接匹配负载，另一个端口可用于收发左/右旋圆极化波；
两个端口同时使用，可以用于全双工雷达或通信系统。
二、主要技术指标
（1）极化：左右选双圆极化；
（2）工作频带：7.7-8.1GHz；
（3）轴比：<0.5dB；
（4）极化隔离度：>35dB；
（5）增益：10dBic或20dBic；
（6）3dB轴比波束宽度：（10dBic增益）
（7）接口法兰型号：FBP84（波导型号：BJ84/WR112）
（8）尺寸：
极化转换器：119X82.75X64mm3
喇叭（10dB增益）：113.04X33.82 mm3
喇叭（20dB增益）：229.92X169.26 mm3
三、双圆极化喇叭天线结构
1.双圆极化喇叭天线结构

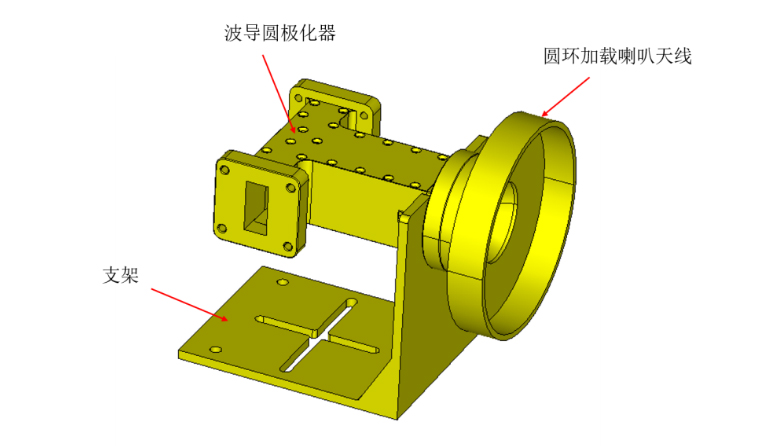

图1 双圆极化喇叭天线结构
如图1所示，双圆极化喇叭天线由三部分组成：波导圆极化转换器、喇叭天线和支架，其中喇叭天线可以是10dBi增益的圆环加载喇叭天线，也可以是20dBi增益的圆锥喇叭天线。由于三部分可灵活组装，因此该产品可以包含圆极化转换器、10dBi增益标准喇叭天线和20dBi增益标准喇叭天线三个品种，并且可以根据需要设计成不同工作频段。

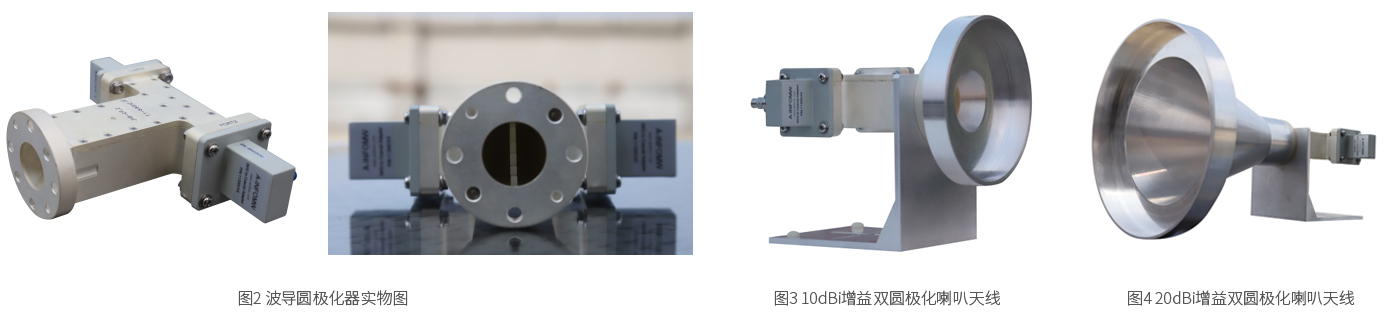

2.实物照片
2.实物照片
四、10dBi增益双圆极化喇叭天线实测结果

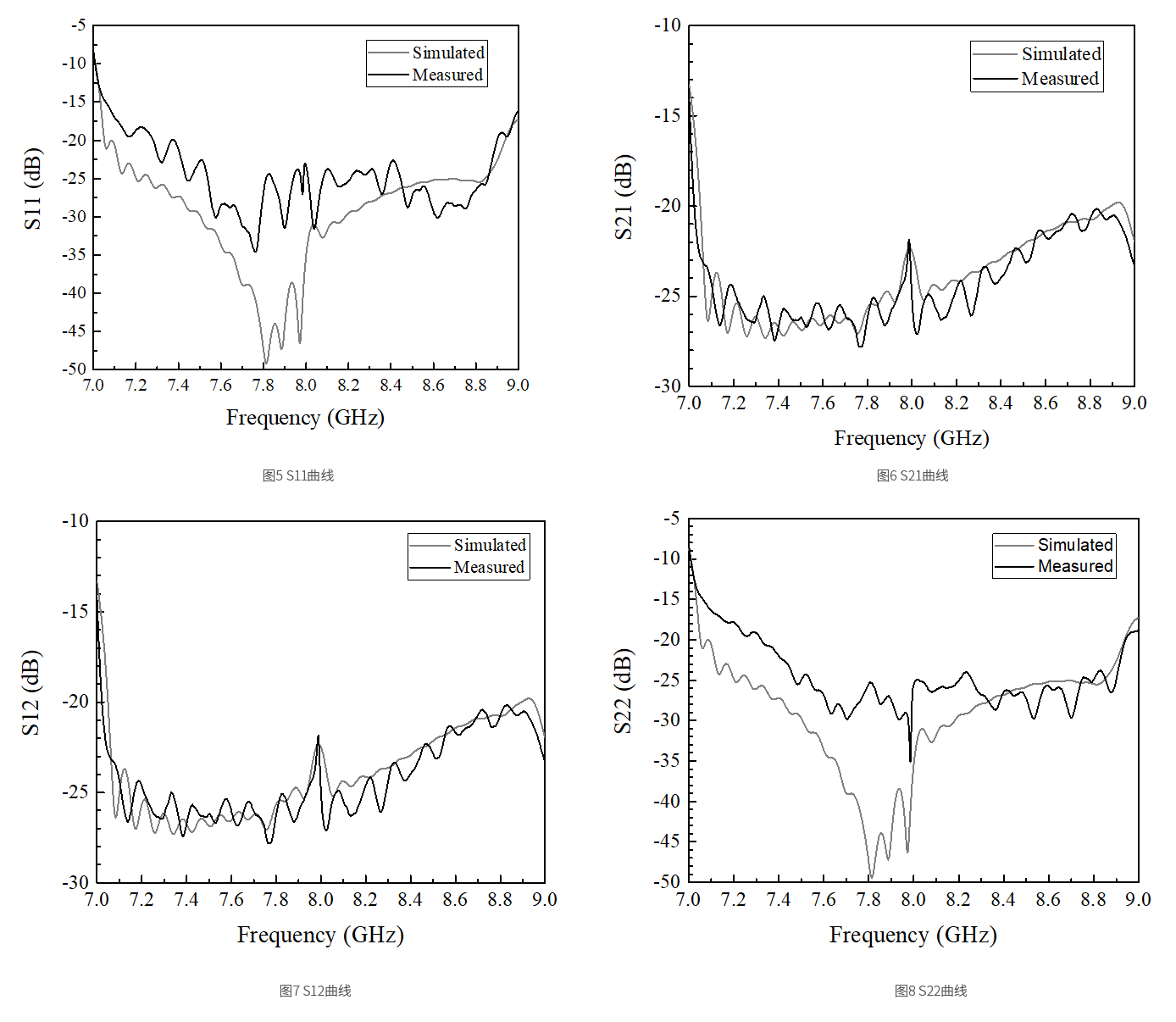

（1）S参数测试
1端口对应左旋圆极化，2端口对应右旋圆极化。

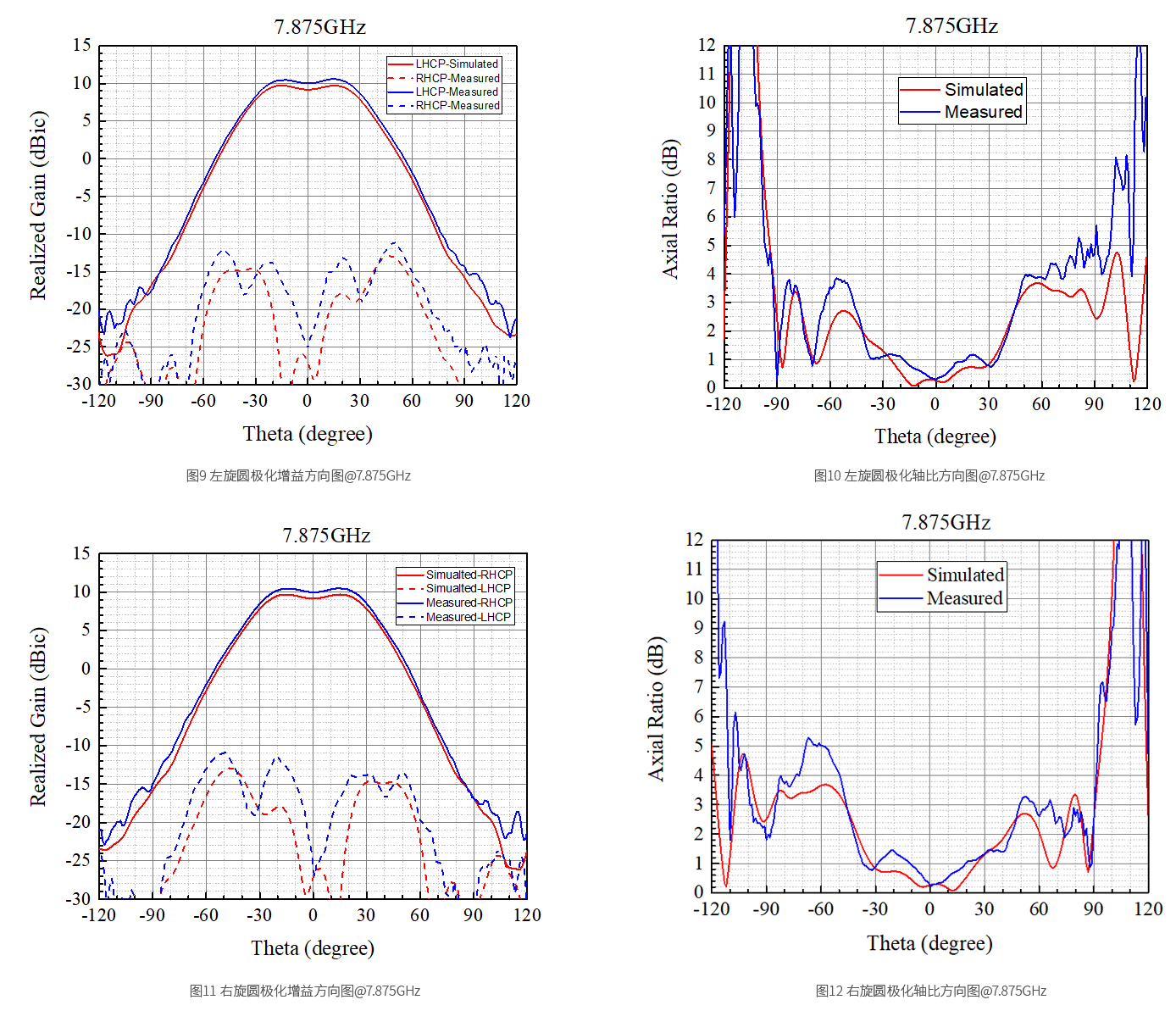

（2）方向图测试

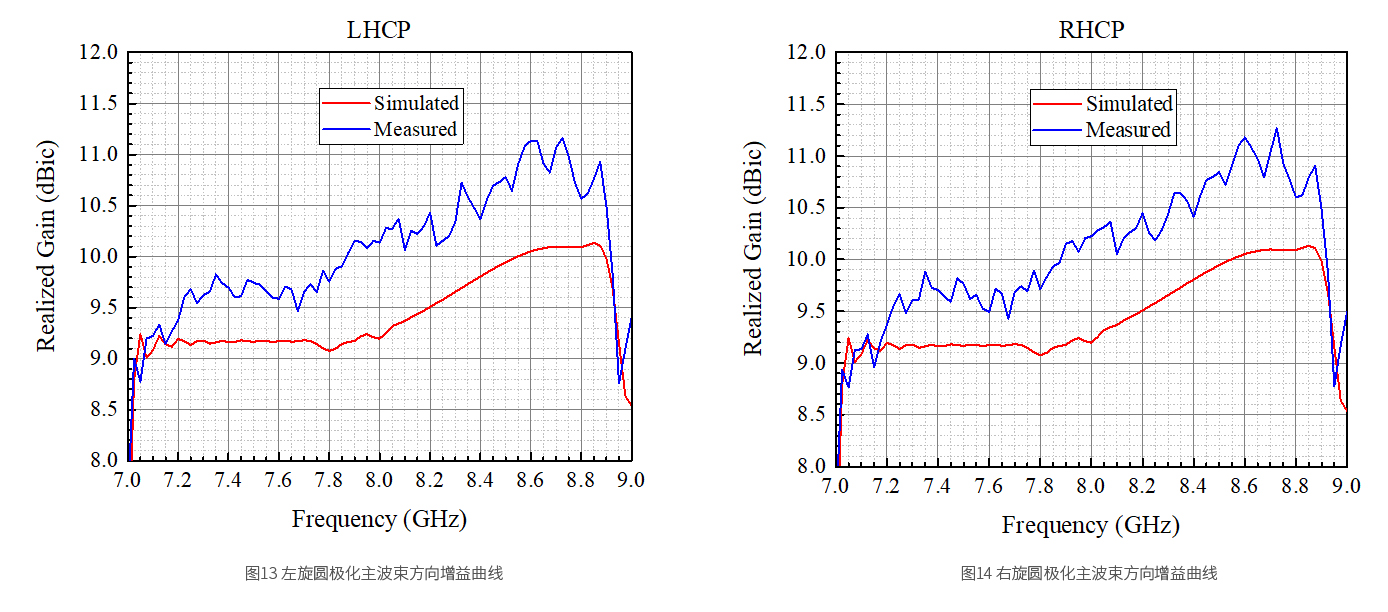

（3）增益测试

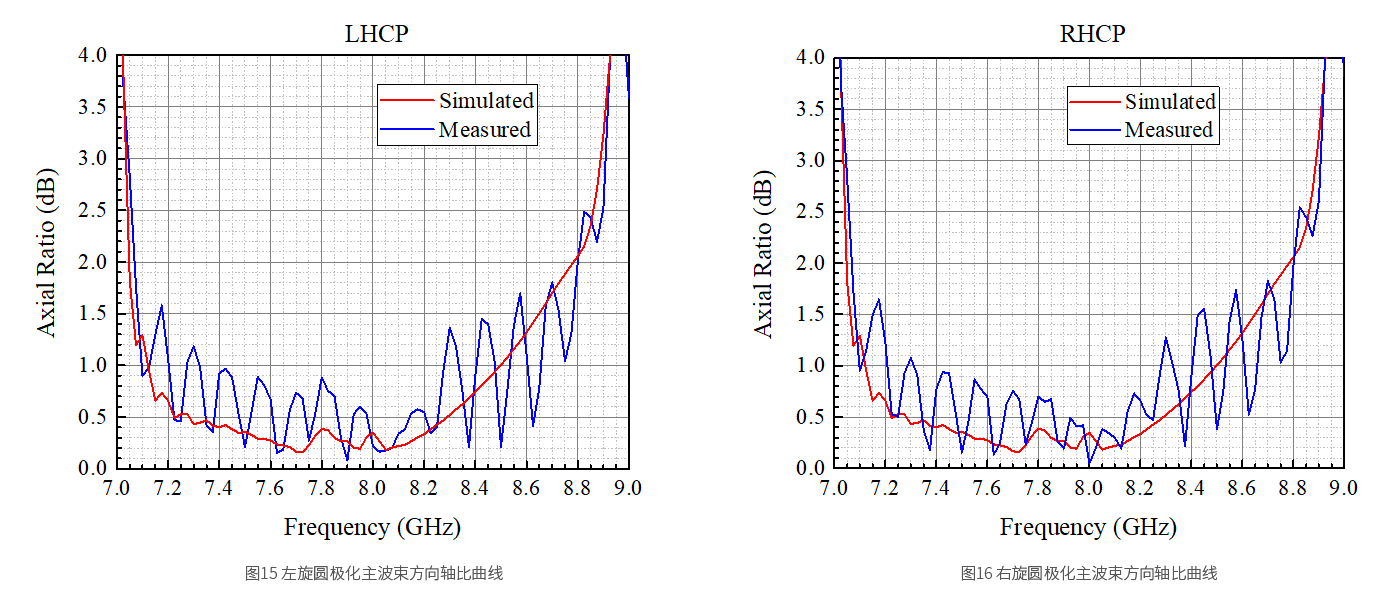

（4）轴比测试
实测3dB轴比带宽：7.05-8.9GHz

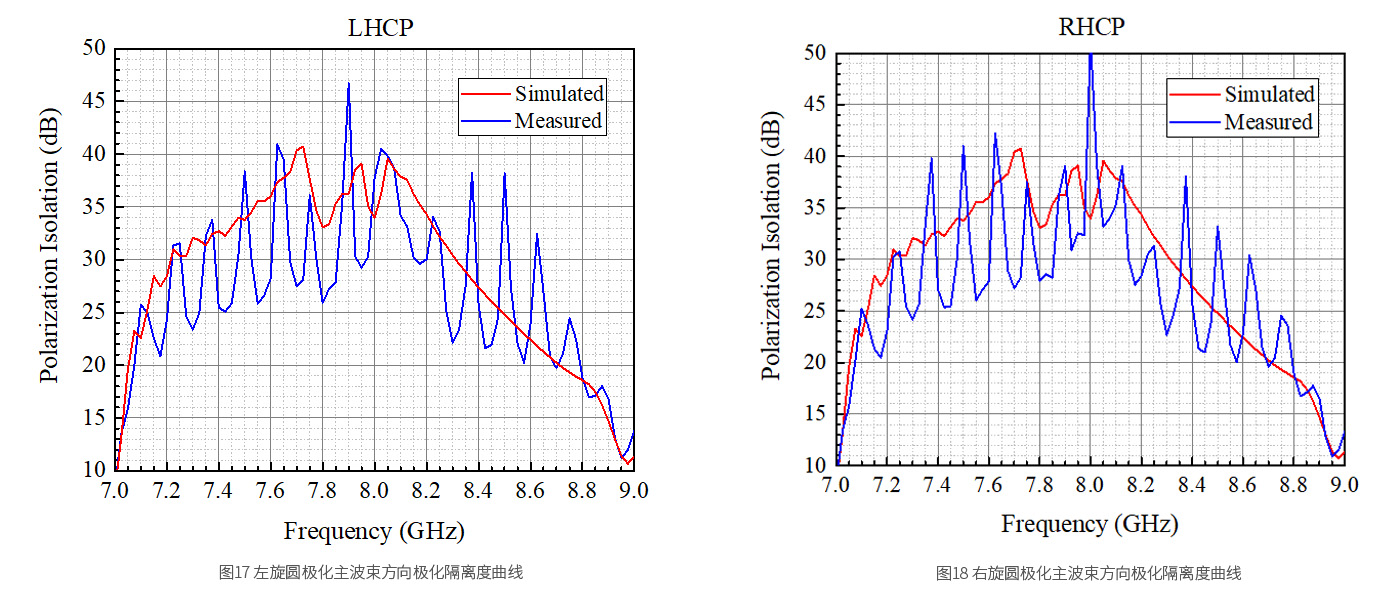

（5）极化隔离度测试
五、20dBi增益双圆极化喇叭天线实测结果

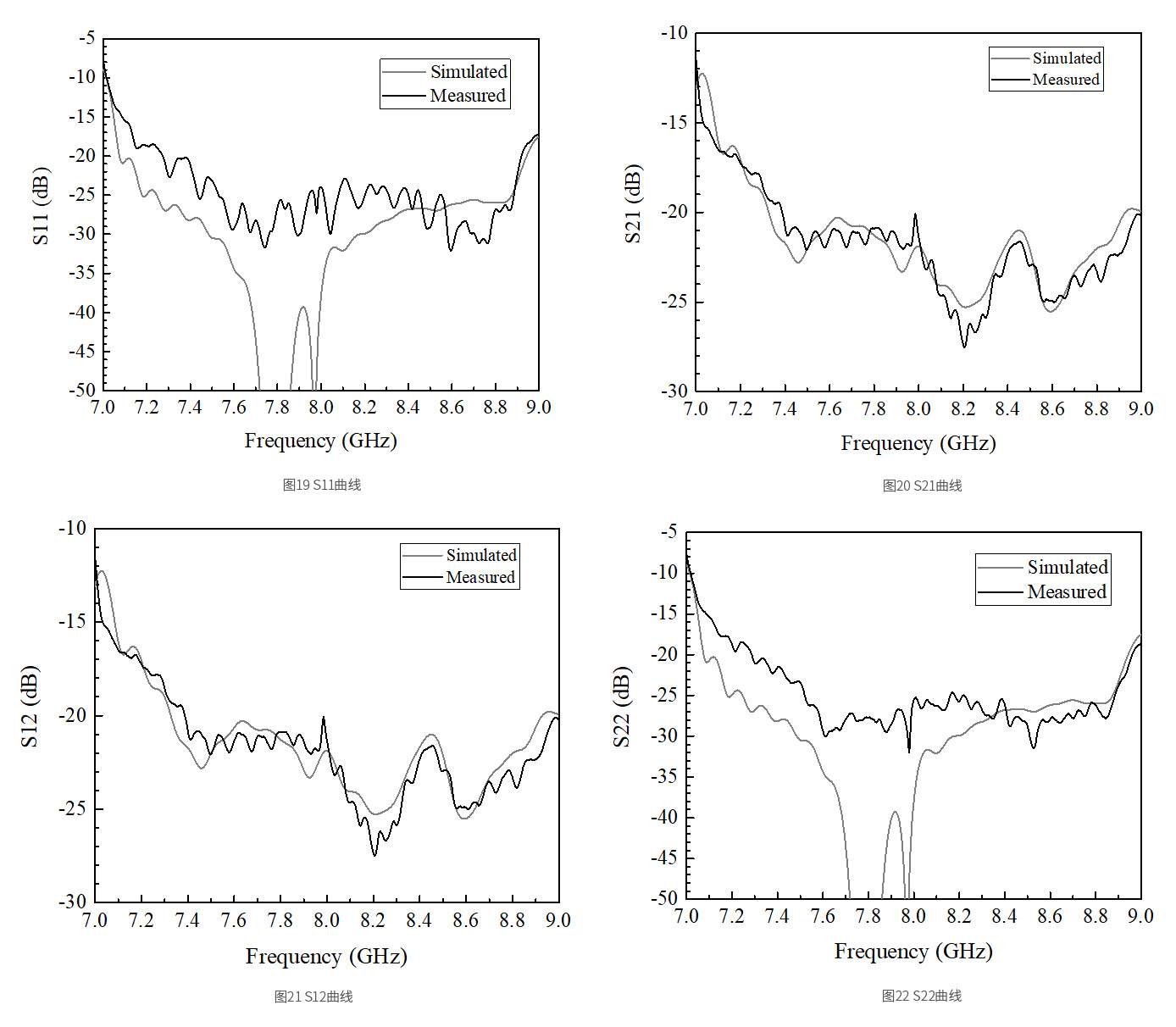

（1）S参数测试
1端口对应左旋圆极化，2端口对应右旋圆极化。

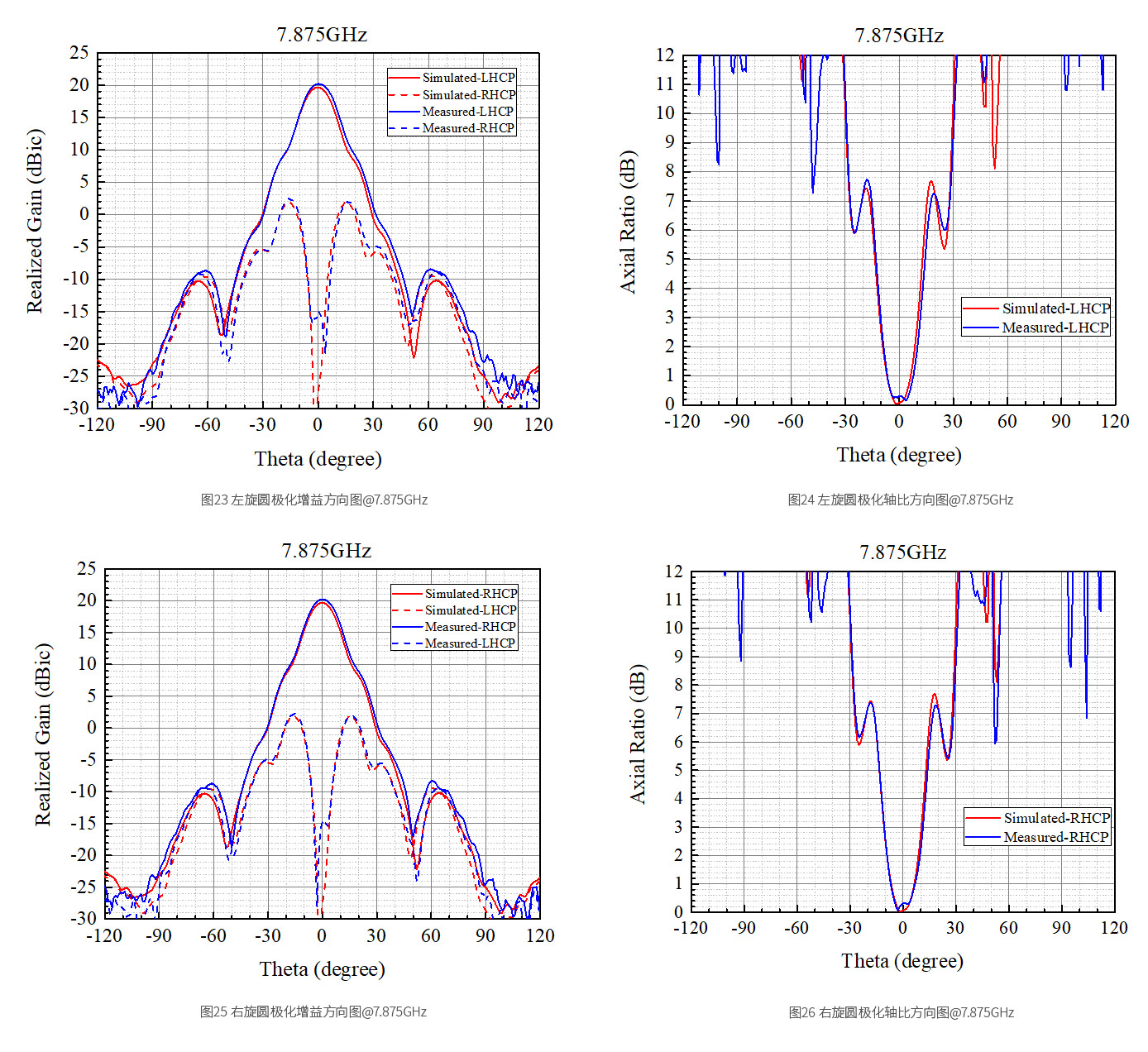

（2）方向图测试

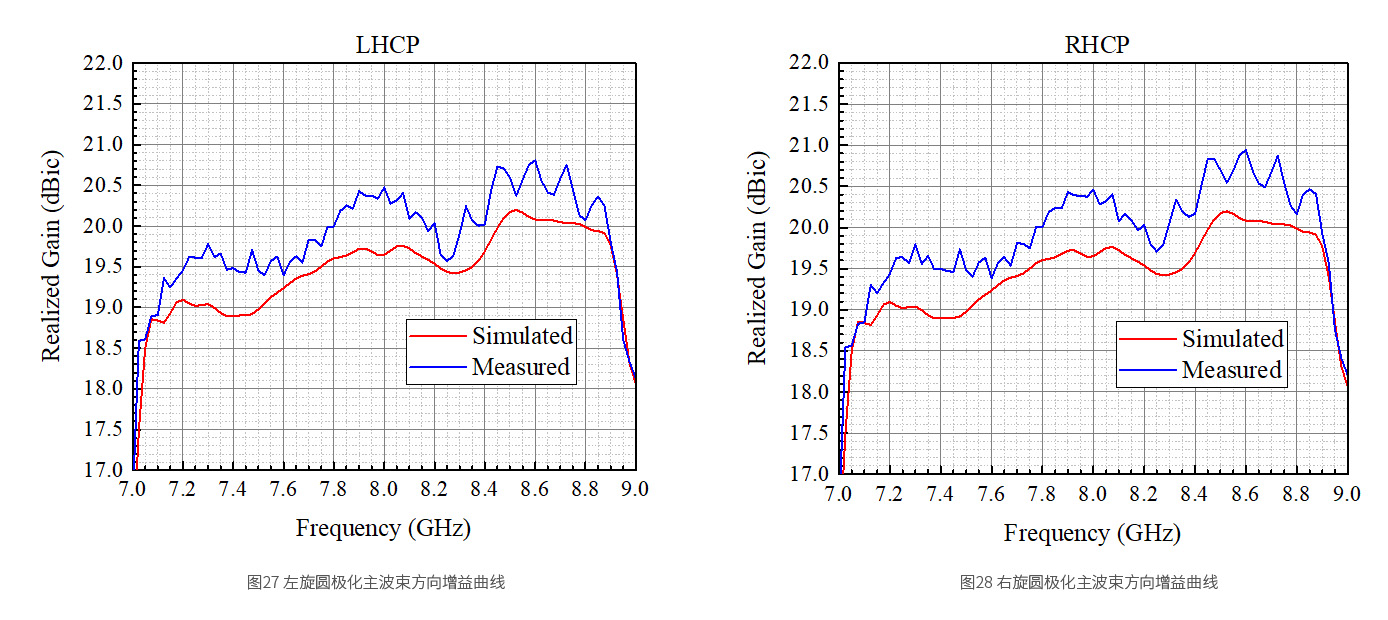

（3）增益测试

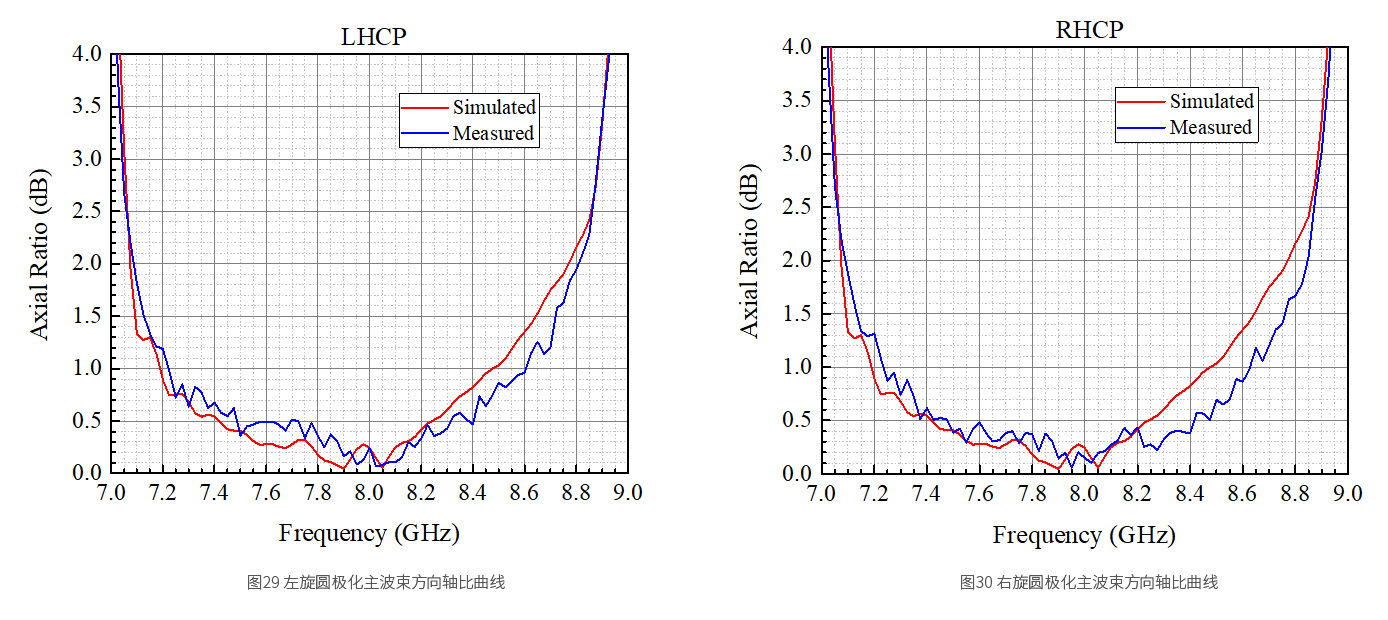

（4）轴比测试

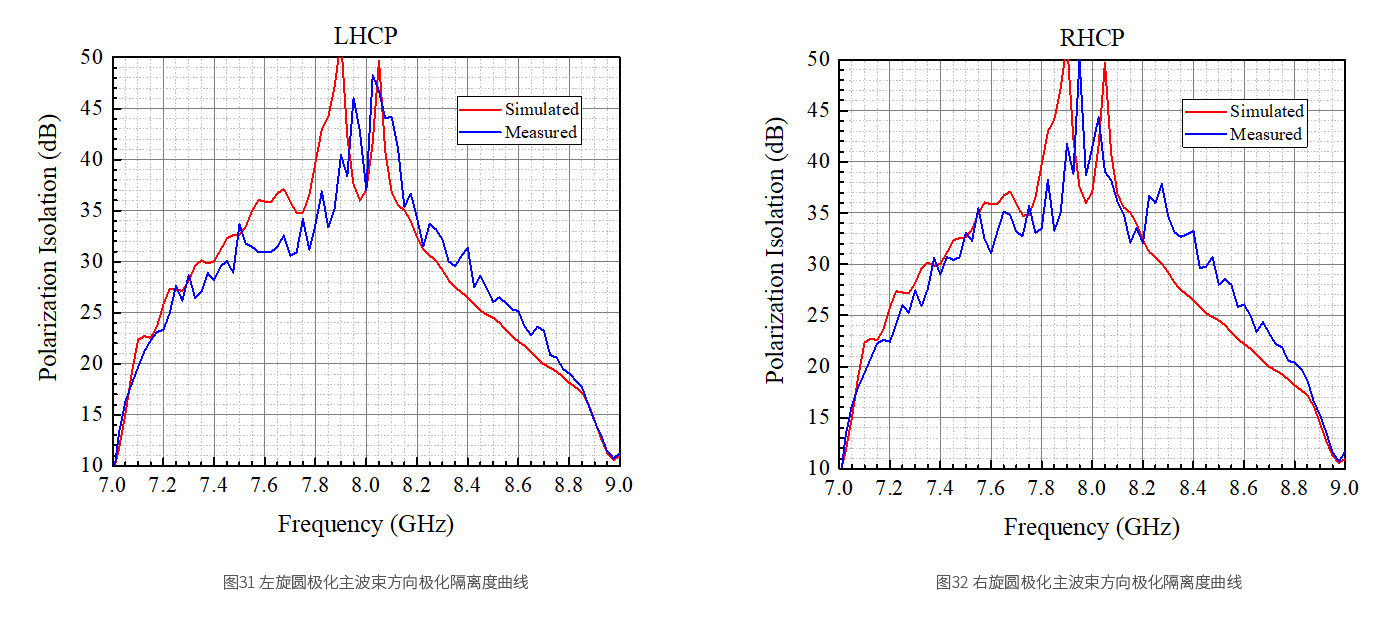

（5）极化隔离度测试
